理论知识：

RSTP特点：
1、快速收敛，RSTP端口还可以配置成备份端口
（当端口连接到指定端口发生物理或者链路故障，将转换为指定端口再提供转发）
2、预备端口的情况下根端口故障时，优先级最高的会立即转换为根端口，不需要等待
3、指定端口故障时，备份接口也会立即转换接替
4、阻塞剩余端口

实践1

交换机上的RSTP配置

[SW1]stp mode rstp
[SW1]stp root primary  #配置为根

[SW2]stp mode rstp
[SW2]stp root secondary  #配置为次根

[SW3]stp mode rstp

在SW1上查看Ethernet0/0/2的STP状态

在SW1上看到当前STP模式是RSTP,且SW1是根网桥

查看所有端口的STP状态汇总信息

SW1作为根网桥，所连接的SW2、SW3的两个端口都是指定端口，STP状态都是转发状态；SW2上的e0/0/1是到根网桥开销最低的端口，是根端口，而e0/0/2、e0/0/3和HUB集线器连接，所以这三个端口中要选举出一个指定端口，三个端口开销相同，再比较根ID

实践小结1

1、RSTP中的备份端口很少用了

扩展实践1

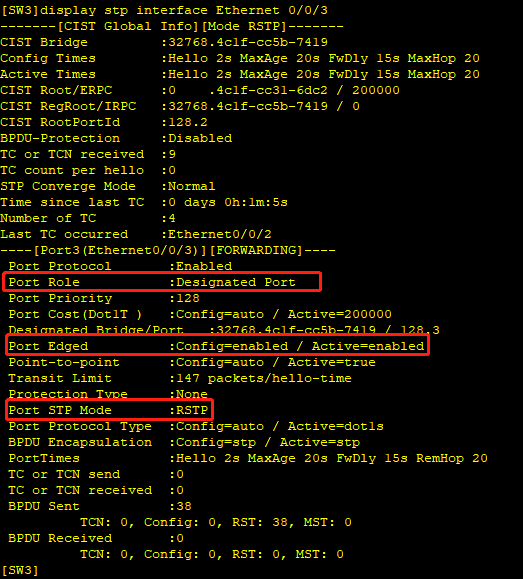

[SW3]interface Ethernet 0/0/3
[SW3-Ethernet0/0/3]stp edged-port enable #配置e0/0/3为边缘端口
