理论知识

同一个VLAN中的主机之间可以直接通过二层交换通信，但不同VLAN中的主机必须通过三层路由设备才能通信。

传统VLAN间路由的配置

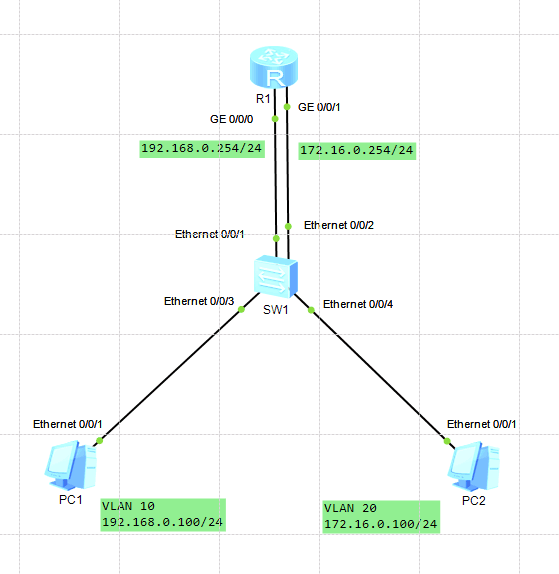

在SW1上配置配置两个VLAN，将连接R1的e0/0/1和连接PC1的e0/0/3划分到VLAN10,将连接R1的e0/0/3和连接PC2的e0/0/4划分到VLAN20

[SW1]vlan 10
[SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]quit
[SW1]interface Ethernet 0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/1]quit
[SW1]interface Ethernet 0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-Ethernet0/0/2]quit
[SW1]interface Ethernet 0/0/3
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 10
[SW1-Ethernet0/0/3]quit
[SW1]interface Ethernet 0/0/4
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 20
[SW1-Ethernet0/0/4]quit

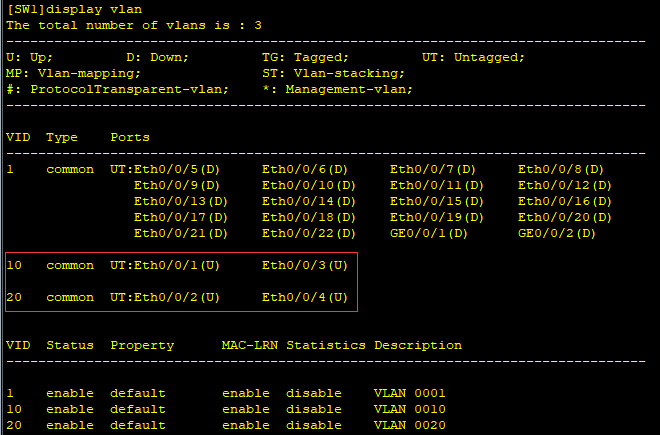

检查SW1的VLAN

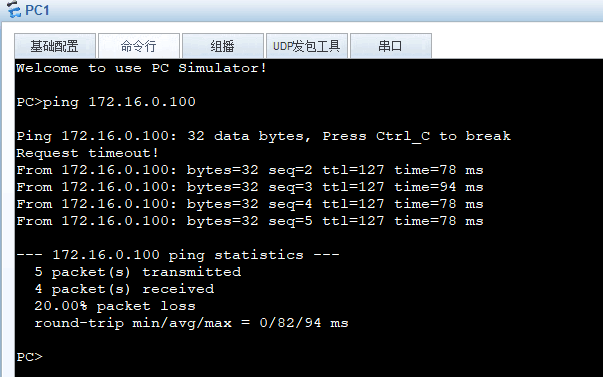

验证配置结果

小结

VLAN10中的PC1能够Ping通VLAN20中的PC2需要依靠路由器直连路由为不同VLAN间的流量转发。
